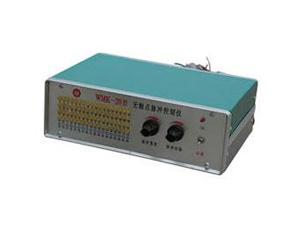

WMK-4脈衝控製儀詳細內容介紹
一、概述
WMK-4-型,WMK-20型：分為1至30等門位，電壓分別有24V，30V，36V，90V，110V，220V各種，采用_的CMOS數字集成電路，可控矽輸出，性能可靠，調試方便，維修容易。
JMK-10型，JMK-20型集成電路脈衝控製器，設計了數字設定電路（即10型機10門輸出任意設定，20型機20門輸出10門以上任意設定）。使用時可在全部輸出門數範圍內選取所需要的門數，兩機顯示采用LED共陰數碼管，美觀清晰。
二、 技術指標
1、脈衝寬度：0.01-0.5秒
2、脈衝間隔：0.8-30秒
3、工作電壓：220VAC-50HZ
4、整機功耗：<40W
5、外形尺寸：10*20*30cm
6、輸出電壓：24V、110V、220V可選
7、環境溫度：-20℃<45℃
8、環境濕度：>20%&<80%
三、使用和維護
1、將帶輸出線的矩形插頭插入機箱後部插孔內，輸出線的一端分別與電磁閥的一端連接，電磁閥的另一端接在公共線上，公共線排_後，導線顏色為紅色。
2、將電源插頭插入220V交流電源。
3、打開電源開關指示燈應亮。
4、調節脈衝間隔和脈衝寬度旋鈕達到適當為止、
5、根據環境情況，定期對儀器開箱進行低溫去濕清塵。
四、 維修及注意事項
（一）輸出接頭嚴禁虛焊和接觸不良。單機輸出公共線隻能供單機使用，切不可相互連接。
（二）更換保險管不能大於2A,嚴禁用導線或其它導電物代替保險管。
（三）電磁閥及連接導線不應出現短路，漏電現象，要經常檢查，對地電阻要大於2兆歐。
（四）配接電磁閥或檢修儀器故障時，請關掉電源，以免發生事故。
